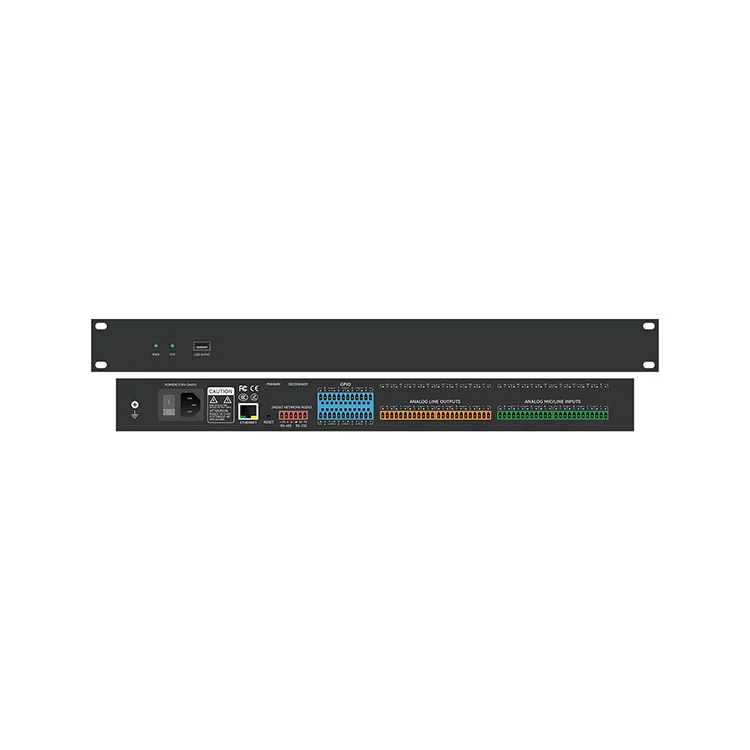

MU-0808 Цифровая аудиоматрица 8×8

Цифровая аудиоматрица FHBAVTEC MU-0808 8×8 — это цифровой аудиоматричный процессор корпоративного уровня 8×8, разработанный для комплексной маршрутизации сигналов, точного микширования и расширенной динамической обработки в профессиональных AV-средах. Оснащенный стандартным процессором цифровой обработки сигналов ADI SHARC 21489, работающим на частоте SIMD 450 МГц, MU-0808 обеспечивает воспроизведение звука со сверхнизкой задержкой и высочайшее качество звука в корпоративных залах заседаний, аудиториях высших учебных заведений, государственных учреждениях и многофункциональных помещениях для проведения мероприятий.

Заключенный в компактный стальной корпус высотой 1U, MU-0808 объединяет основные алгоритмы цифровой обработки звука, включая подавление акустического эха (AEC), адаптивное подавление обратной связи (AFC), активный контроль шума (ANC), автоматическое смешивание усиления, параметрический/графический эквалайзер, динамическое сжатие и матричную маршрутизацию. Благодаря многопротокольным интерфейсам управления, включая Ethernet (TCP/IP), RS232, RS485 и настраиваемым логическим портам GPIO, MU-0808 обеспечивает возможность бесшовной интеграции с современными AV-системами.

Ключевые особенности

• 8 аналоговых входов и 8 аналоговых выходов:Сбалансированные блочные клеммные разъемы Phoenix, поддерживающие линейные/микрофонные сигналы с индивидуальной регулировкой усиления.

•Архитектура DSP ADI SHARC 21489:Высокопроизводительный SIMD-процессор с плавающей запятой 450 МГц, обрабатывающий интенсивные алгоритмы обработки звука в реальном времени.

•Разрешение профессионального звука:Частота цифровой дискретизации 24 бит/48 кГц обеспечивает прозрачное преобразование звука и динамический диапазон.

• Подавление акустического эха (AEC):Алгоритм AEC с аппаратным ускорением устраняет акустическую обратную связь и эхо голоса на дальнем конце во время удаленных видеоконференций.

• Автоматическое управление с обратной связью (AFC):Алгоритм динамической режекционной фильтрации выявляет и подавляет акустическую обратную связь (вой) в режиме реального времени.

• Активный шумоподавление (ANC) и автоматическое микширование:Снижение фонового шума в сочетании с автоматическим микшированием распределения усиления для управления несколькими микрофонами.

• Комплексный эквалайзер и динамика:Многополосный параметрический эквалайзер (PEQ), графический эквалайзер, фильтры верхних и нижних частот, экспандер, компрессор, лимитер и динамический шумоподавитель.

• Матричная маршрутизация и задержка канала:Назначение и микширование произвольного сигнала в точках пересечения 8×8 с регулируемой задержкой до 1200 мс на канал.

• Интерфейс USB-аудиокласса:USB-аудиоинтерфейс с 1 входом и 1 выходом без драйверов для плавной интеграции с платформами программных кодеков (Zoom, Microsoft Teams, Webex).

• Настраиваемая интеграция GPIO:8 программируемых портов ввода/вывода общего назначения для логики переключения, вызова сцен и аварийного отключения звука.

• Гибкое управление системой:Поддержка двунаправленных команд через Ethernet, RS232 и RS485 для сторонних систем управления и автоматизации слежения за камерами.

• Стойка высотой 1U:Стандартная конструкция с возможностью установки в 19-дюймовую стойку высотой 1U, обеспечивающая плавное развертывание в стойке.

Базовая обработка DSP

Цифровая аудиоматрица MU-0808 8×8 обеспечивает интуитивно понятную и гибкую матричную архитектуру DSP, которая позволяет системным интеграторам настраивать цепочки обработки сигналов в соответствии с акустическими требованиями конкретного помещения:

• AEC (акустическое эхоподавление): высокоэффективное эхоподавление, оптимизированное для полнодуплексной интерактивной конференц-связи и предотвращающее обратную связь от дальнего динамика.

• AFC (адаптивное подавление обратной связи): обнаружение обратной связи в реальном времени и адаптивная фильтрация режекторной частоты для поддержания максимального усиления системы до появления обратной связи.

• Автоматический микшер (алгоритм распределения усиления): автоматически балансирует усиление по нескольким активным микрофонным каналам для поддержания стабильного усиления системы и разборчивости речи.

• Пакет эквалайзера: независимый многополосный параметрический эквалайзер, графический эквалайзер, фильтры верхних частот, нижних частот и всепропускающие фильтры для точной настройки динамиков и коррекции помещения.

• Dynamics Suite: расширители ввода/вывода, компрессоры, лимитеры, контроллеры динамического диапазона и шумоподавители для управления запасом.

• Матричная маршрутизация и выравнивание: назначение точек пересечения с контролем фазы, подстройкой усиления и выравниванием цифровой задержки до 1200 мс на выходную линию.

Управление и системная интеграция

Цифровая аудиоматрица MU-0808 8x8, разработанная для профессиональных AV-систем, предлагает надежные возможности подключения и управления:

• Программное обеспечение для управления ПК. Специальное программное обеспечение с графическим пользовательским интерфейсом Windows позволяет в реальном времени визуально настраивать цепочки DSP, матрицы маршрутизации, кривые отклика эквалайзера и сопоставления GPIO через TCP/IP.

• Централизованная автоматизация: открытый последовательный протокол через RS232/RS485 для интеграции с Crestron, AMX, Extron и другими процессорами управления.

• Интеграция слежения за камерой: прямой последовательный вывод команд для запуска предустановок PTZ-камеры на основе активной активности микрофона.

• Логическое управление GPIO: 8 многофункциональных логических портов, настраиваемых для замыкания внешних контактов, потенциометров физической громкости, светодиодных индикаторов или аварийного отключения пожарной сигнализации.

Целевые приложения

• Корпоративные залы заседаний и конференц-центры: усиление речи высокой четкости и видеоконференции без эха.

• Высшие учебные заведения и лекционные залы: автоматическое микширование нескольких микрофонов, триггер слежения за камерой и матричное распределение по комнате.

• Правительственные и командные центры: высоконадежная обработка звука с физическим аварийным отключением GPIO.

• Многофункциональные аудитории и помещения для проведения мероприятий: динамическое распределение звука и выравнивание зональной задержки.

• Коммерческие AV-системы: многозонные матричные системы распределения фоновой музыки и пейджинговой связи.

Технические характеристики

Часто задаваемые вопросы

Вопрос 1. Поддерживает ли FHBAVTEC MU-0808 эхоподавление для платформ видеоконференций с программным кодеком, таких как Zoom или Microsoft Teams?

Ответ: Да. Цифровая аудиоматрица MU-0808 8×8 оснащена специальной аппаратной системой подавления акустического эха (AEC) и встроенным аудиоинтерфейсом USB с 1 входом и 1 выходом. Подключив MU-0808 к ПК в конференц-зале через USB, процессор подает обработанные, свободные от эха сигналы микрофона непосредственно в Zoom, Microsoft Teams или Webex, устраняя при этом эхо речи на дальнем конце и локальное акустическое вой.

Вопрос 2. Как настроен MU-0808 и можно ли его интегрировать со сторонними системами управления AV?

Ответ: MU-0808 настраивается с использованием программного обеспечения для управления ПК с ОС Windows через Ethernet (TCP/IP), предоставляющего визуальный интерфейс для маршрутизации сигналов, настройки эквалайзера, динамической обработки и управления предустановками сцены. Для интеграции со сторонними организациями устройство поддерживает открытые протоколы управления RS232 и RS485, что обеспечивает полный контроль через контроллеры отслеживания камер Crestron, Extron, AMX или PTZ.

Вопрос 3. Какие функции можно назначить 8 настраиваемым портам GPIO?

Ответ: 8 логических портов GPIO можно независимо запрограммировать как цифровые входы или выходы. Общие случаи использования интеграции включают подключение физических кнопок для вызова предустановленных сцен, взаимодействие со светодиодными индикаторами состояния, включение звука аварийной системы посредством замыкания контактов пожарной сигнализации или подключение аналоговых потенциометров для настенного регулирования громкости зон.

В4: Обеспечивает ли MU‑0808 фантомное питание для конденсаторных микрофонов и как регулируется усиление?

Ответ: Да. Все 8 аналоговых входов оснащены индивидуально переключаемым фантомным питанием +48 В, настраиваемым с помощью управляющего программного обеспечения, что делает его полностью совместимым с профессиональными конденсаторными и граничными микрофонами. Усиление входного предусилителя регулируется в программном обеспечении от 0 до +48 дБ для подключения различных микрофонных и линейных источников.
